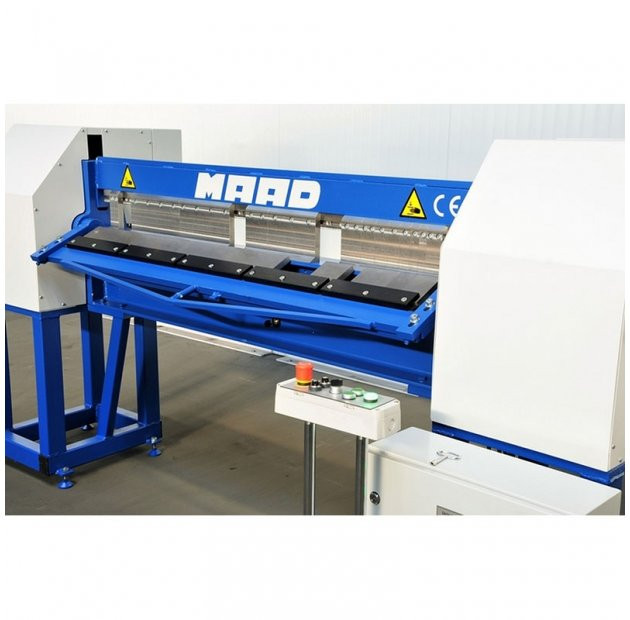

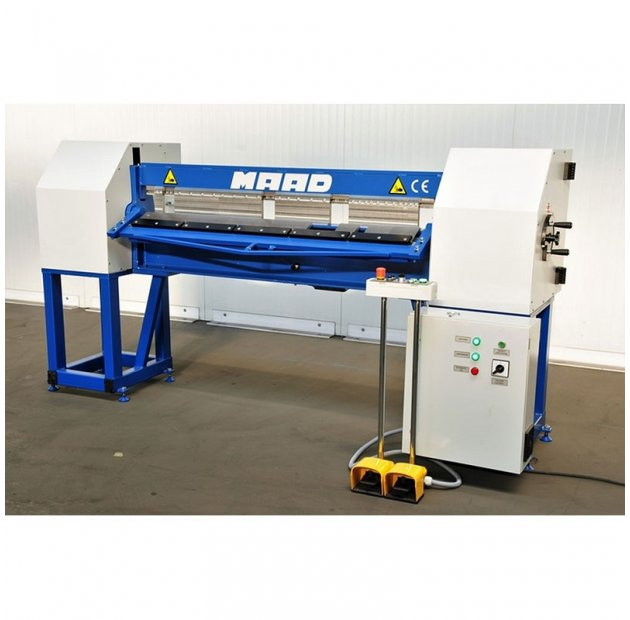

Abkant manual segmentat electric HSSM-1270/1.2

Descriere

Aceasta este o mașină modernă cu o structură compactă, ușor de utilizat, funcțională și fiabilă în utilizare. Se folosește pentru a îndoi foile de tablă subțiri cu o grosime de până la 1,2 mm pentru Rm până la 400 MPa de-a lungul unei linii drepte la un unghi dat. Segmentele de lucru înlocuibile utilizate în grinda de presare și de îndoire oferă posibilități mari de utilizare a mașinii de îndoire nu numai în industria învelitorilor de acoperișuri, dar și în diferite ramuri ale industriei, unde sunt necesare repetabilitatea și eficiența ridicată a prelucrării foilor de tablă. Reglarea variabilă a vitezei grinzilor de lucru de la panoul de îndoire și posibilitatea de a stabili unghiul de îndoire al tablei plasează acest model de mașină de îndoire în grupul celor mai funcționale mașini de acest tip oferite pe piața noastră de către producătorii naționali și străini. Soluția structurală a dispozitivului de acționare a grinzilor de presare și îndoire este protejată de brevetul nr. 230852.

Principalele elemente de lucru ale mașinii de îndoit sunt grinzile: fixă, de presare și îndoire.

Grinda de presare este o grindă mobilă utilizată pentru fixarea tablei în poziția dorită. Este echipată cu segmente înlocuibile care permit executarea unor prelucrări foarte complicate. Este ridicată și coborâtă cu ajutorul pedalelor de picior iar viteza de deplasare a grinzii este reglată cu ajutorul potențiometrului aflat pe panoul de comandă.

Grinda de îndoire este de echipată cu segmente de lucru înlocuibile. Mișcarea de rotație a fasciculului de încovoiere este efectuată cu ajutorul butoanelor de pe panoul de comandă, iar viteza sa este reglată treptat cu ajutorul unui potențiometru independent aflat pe panoul de comandă.

Selectorul cu blocaj permite reglarea fără trepte a unghiului de îndoire a tablei îndoite în intervalul de la 0 la 155 de grade. Alegerea intervalului de mișcare a grinzii de îndoire (mișcarea de la unghiul de îndoire stabilit sau mișcarea în întregul interval de lucru al grinzii de îndoire) se realizează prin intermediul unui comutator amplasat pe panoul de comandă al mașinii de îndoit.

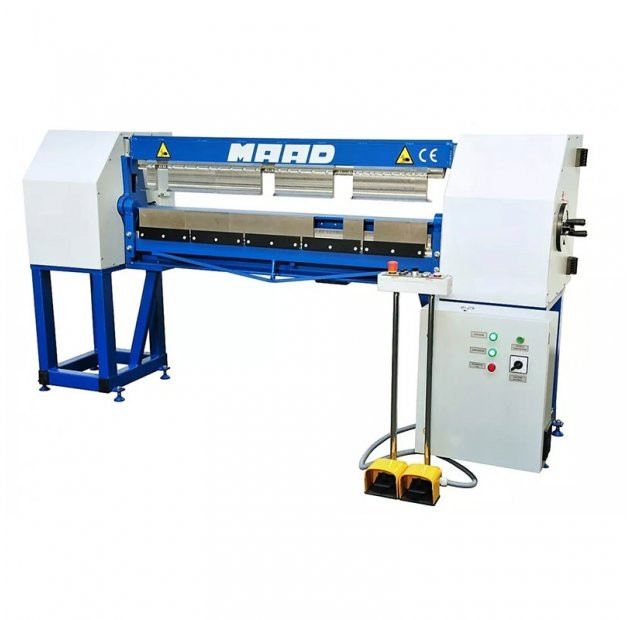

Elemente de comandă reglabile electric şi mecanic prin pedale permit operatorului să folosească ambele mâini - mișcarea grinzii de presare cu ajutorul pedalelor de picior permite operatorului să fixeze cu ambele mâini, cu precizie, tabla în spațiul de lucru al mașinii de îndoire.

Mașina este echipată standard cu bare de protecție independente, cu gradare milimetrică pentru setarea poziției materialului prelucrat, care îndeplinește, asemenea, funcția de masă.

Instalația electrică a mașinii de îndoire este adaptată pentru alimentarea de la curent alternativ trifazat 400 V / 50 Hz într-un sistem cu 5 fire TN-S sau TN-C-S

Pentru siguranța utilizării, toate elementele de comandă ale grinzii de lucru precum și cele instalate în panoul comandă al mașinii de îndoire sunt alimentate cu o tensiune de 24 V.

Mașina de îndoit este acoperită cu un strat dublu de vopsea de înaltă calitate - procesul de vopsire este realizat într-o vopsitorie profesională, încălzită și ventilată.

Elementele mașinii de îndoit sunt realizate pe mașini de precizie CNC.

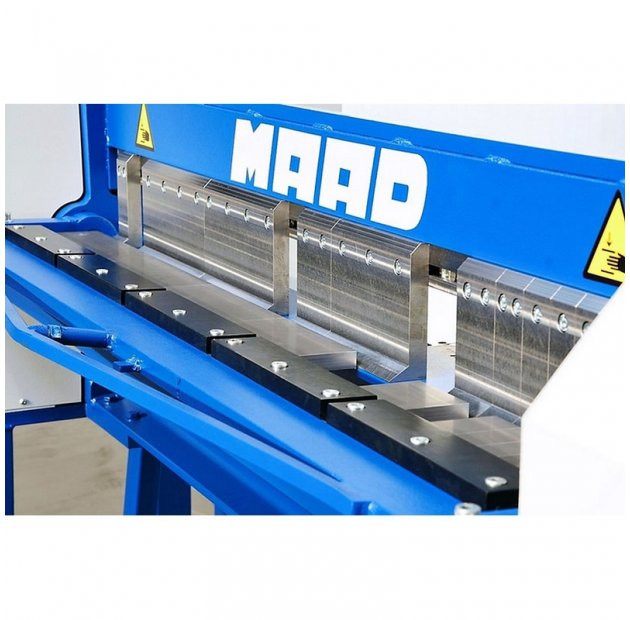

Lățimea segmentelor grinzii de presare și de îndoire: 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 270 mm

· design inovator,

· soluții tehnice moderne,

· control la distanță,

· viteze de lucru reglabile,

· elemente de lucru înlocuibile,

· șipcă de separare inferioară și superioară

· certificat CE,

· o muncă mai rapidă pentru un operator,

· o mai mare precizie de poziționare a detaliilor datorită mâinilor libere,

· o mai mare eficiență,

· a crescut ergonomia muncii.

Specificatii tehnice:
